C-T型结构（Czerny-Turner结构）在光谱分析领域非常常见，主要包括交叉型和对称型两种形式。以下是关于这两种形式的详细分析：

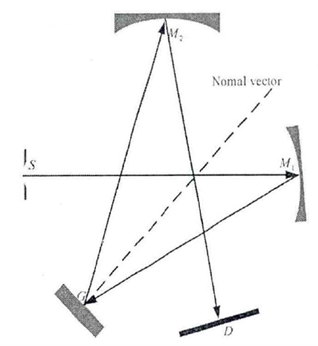

交叉性C-T型结构如图所示：

1. 结构特点

光路折叠：交叉性C-T型结构顺利获得两个平面镜将光路进行折叠，使得整个光谱仪的结构更为紧凑。

空间利用率：由于光路折叠的设计，交叉性C-T型结构具有更高的空间利用率，使得光谱仪能够在更小的体积内实现更多的功能。

2. 技术特点

灵敏度：交叉性C-T型结构通常具有较高的灵敏度，能够捕捉到微弱的光信号。

可调节性：该结构允许用户根据需求更换狭缝、光栅、传感器和滤光片等元件，以配置所需的光谱仪参数，如分辨率、波长范围、信噪比和杂散光等。

3. 结构优缺点

优点：

·结构紧凑，占用空间小。

·可根据需求灵活配置参数。

·灵敏度较高。

缺点：

·由于光路折叠，可能存在一些像差和杂散光问题，影响测量精度。

4. 应用

交叉性C-T型结构广泛应用于需要高灵敏度、快速响应和便携性的光谱测量场合，如环境监测、食品安全检测、生物医学研究等。

对称型C-T型结构（通常提到的M型结构）如图所示：

1. 结构特点

直线光路：对称型C-T型结构（M型）采用直线光路设计，没有光路折叠。

形状：因其形状酷似字母“M”，故称为M型结构。

2. 技术特点

高分辨率：M型结构顺利获得优化光路设计，可以实现较高的光谱分辨率，满足对光谱细节的高要求。

杂散光性能：M型结构在杂散光抑制方面表现出色，有利于提高测量精度。

3. 结构优缺点

优点：

·高分辨率，适用于需要精确光谱分析的场合。

·杂散光性能更优，提高测量精度。

缺点：

·体积相对较大，空间利用率较低。

·成本相对较高。

4. 应用

M型结构常用于对光谱分辨率要求较高的场合，如材料科学研究、光谱成像等。

总结来说，交叉性C-T型结构以其紧凑的结构和高灵敏度而广泛应用于各种便携式和快速响应的场合；而对称型C-T型结构（M型）则以其高分辨率和低杂散光性能在光谱分析领域占据重要地位。

在选择光纤光谱仪时，需要根据具体的应用需求来选择合适的结构类型。
